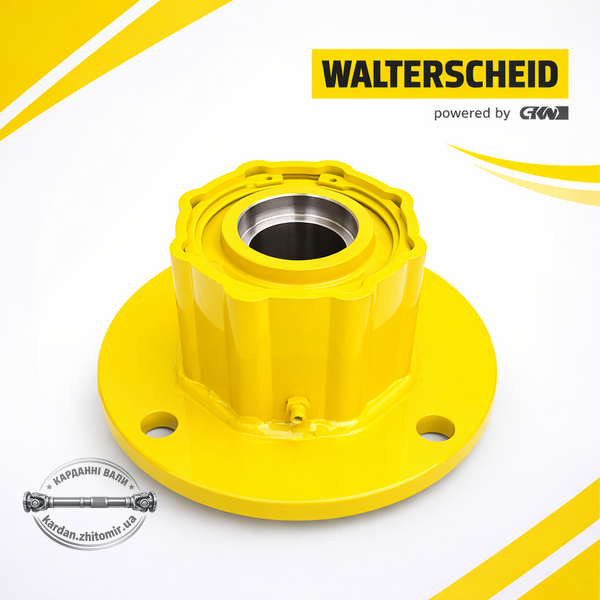

Муфта кулачкова карданного валу EK33B RD35H8 P10 TK146 B13,5-4 L65 AZ75 Walterscheid 1137842
Walterscheid 1137842 — оригінальна кулачкова запобіжна муфта EK33B, призначена для захисту приводу похилої камери зернозбиральних комбайнів John Deere від перевантажень. Муфта автоматично обмежує переданий крутний момент, запобігаючи пошкодженню карданного валу, редуктора, ланцюгових передач та інших дорогих вузлів трансмісії. Радіально розташовані кулачки під дією пружин входять у зачеплення з корпусом. При перевищенні встановленого моменту муфта починає періодично прослизати, поглинаючи перевантаження та сигналізуючи про нього характерним звуком. Після усунення причини перевантаження муфта автоматично відновлює передачу крутного моменту.
Основні переваги
- Оригінальна продукція Walterscheid.
- Надійний захист трансмісії від перевантажень.
- Автоматичне повторне ввімкнення після усунення перевантаження.
- Передача крутного моменту в обох напрямках обертання.
- Висока зносостійкість кулачкового механізму.
- Простий монтаж без доробок.
- Повністю відповідає заводським характеристикам John Deere.
Технічні характеристики
- Виробник: Walterscheid
- Каталожний номер: 1137842
- Тип: EK33B
- Тип муфти: кулачкова запобіжна (Radial Pin Clutch)
- Профіль маточини: RD35H8
- Діаметр посадки: 35 мм H8
- Ширина шпонкового паза: 10 мм
- Приєднувальний фланець: TK146
- Кріплення: 4 отвори Ø13,5 мм
- Монтажна довжина: 65 мм
- Центрування: AZ75
- Призначення: захист приводу похилої камери комбайна від перевантаження.
Застосування
Муфта використовується на зернозбиральних комбайнах John Deere:
- 9540i WTS
- 9560i WTS
- 9580i WTS
Встановлюється на
Маточину похилої камери (Feeder House Hub)
OEM-номери:
- John Deere BZ100053
- John Deere AZ102407
- John Deere AZ63872
Принцип роботи
Муфта EK33B належить до кулачкових запобіжних муфт імпульсної дії. Якщо крутний момент перевищує встановлене значення, кулачки виходять із зачеплення та починають періодично входити назад, створюючи імпульсну передачу моменту. Це дозволяє уникнути руйнування механізмів комбайна та одночасно попереджає оператора про виникнення перевантаження. Після усунення причини перевантаження муфта автоматично повертається до нормальної роботи.
Чому варто обрати оригінальну Walterscheid
Оригінальні кулачкові муфти Walterscheid забезпечують точне значення моменту спрацювання, стабільну роботу протягом тривалого часу та максимальний захист трансмісії комбайна. Використання неоригінальних аналогів може призвести до неправильного моменту спрацьовування та дорогого ремонту приводу.
