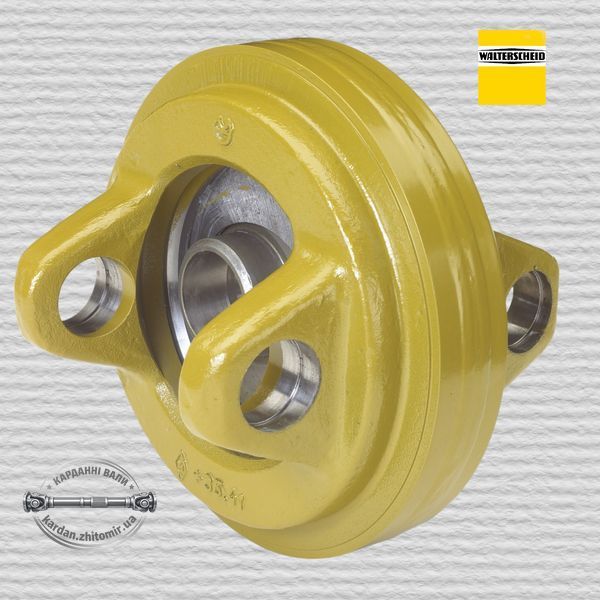

Подвійна вилка ширококутового шарніра DOPG W2380 D155 L=95 Walterscheid 1384517, 21.91.05+
Walterscheid® DOPG W2380 (1384517) — оригінальна подвійна вилка ширококутового карданного шарніра серії W2380, призначена для ремонту та відновлення карданних передач із широким кутом роботи до 80°. Деталь входить до складу ширококутового карданного шарніра та забезпечує рівномірну передачу крутного моменту навіть при значних кутах вигину карданного валу.
Вилка виготовлена з високоміцної легованої сталі та проходить заводську термообробку, що забезпечує високу міцність, точність виготовлення та тривалий ресурс роботи навіть в умовах інтенсивної експлуатації.
Конструкція з короткою кінематикою (KURZ) дозволяє зменшити габарити вузла, зберігаючи високі експлуатаційні характеристики.
Основні переваги
- Оригінальна продукція Walterscheid.
- Призначена для ширококутових карданних шарнірів до 80°.
- Забезпечує плавну передачу крутного моменту при великих кутах роботи.
- Висока міцність і довговічність.
- Термооброблена легована сталь.
- Коротка кінематика (KURZ).
- Повна сумісність із карданними валами Walterscheid серії W2380.

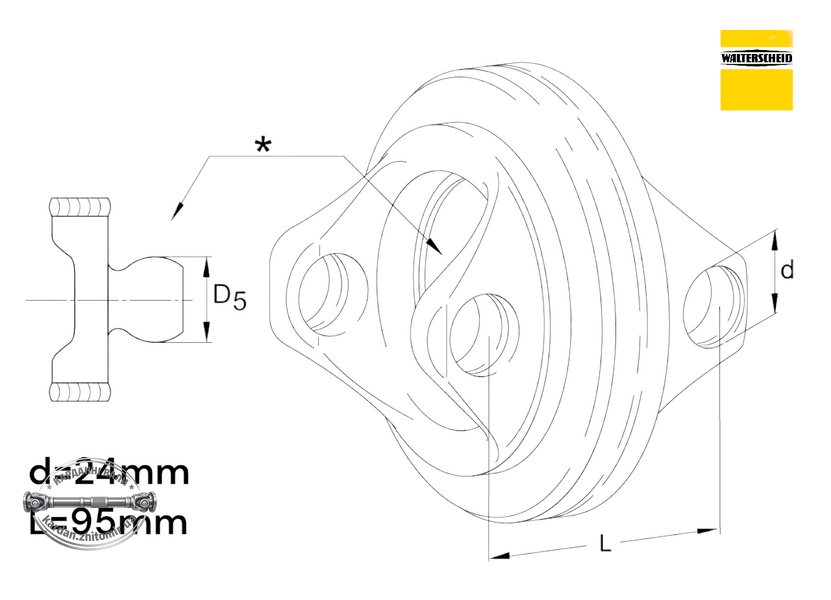

Технічні характеристики
- Виробник: Walterscheid
- Тип: DOPG
- Серія: W2380
- Каталожний номер: 1384517
- Номер креслення: 21.91.05+
- Загальна довжина (L): 95 мм
- Довжина між центрами: 95 мм
- Діаметр отвору (d): 24 мм
- Діаметр D5: 24 мм
- Діаметр вилки (D): 155 мм
- Діаметр обертання: 155 мм
- Кінематика: KURZ (коротка)
- Матеріал: високоміцна легована сталь
Призначення ширококутового шарніра 80°
Ширококутовий карданний шарнір забезпечує передачу крутного моменту при великих кутах вигину карданного валу (до 80°), що особливо важливо для сільськогосподарської техніки, яка працює на нерівному рельєфі або потребує значної маневреності.
Основні переваги ширококутового шарніра:
- стабільна передача потужності навіть при великих кутах роботи;
- покращення маневреності навісного обладнання;
- зменшення навантаження на карданну передачу;
- зниження зносу деталей;
- збільшення ресурсу карданного валу.
Як правило, ширококутовий шарнір встановлюється зі сторони навісного або причіпного обладнання, де виникають найбільші кути відхилення під час роботи косарок, мульчерів, розкидачів добрив, обприскувачів та іншої техніки.
Технічне обслуговування
Для забезпечення максимального ресурсу карданної передачі Walterscheid рекомендує:
- використовувати пластичне мастило класу NLGI 2 відповідно до DIN 51818;
- виконувати змащування кожні 100–250 годин роботи карданного валу;
- використовувати важільний шприц із подачею приблизно 3 г мастила за один хід.
Увага! Використання акумуляторних, електричних або пневматичних шприців не рекомендується, оскільки надлишковий тиск може пошкодити ущільнення хрестовин і скоротити термін служби карданного шарніра.
Застосування

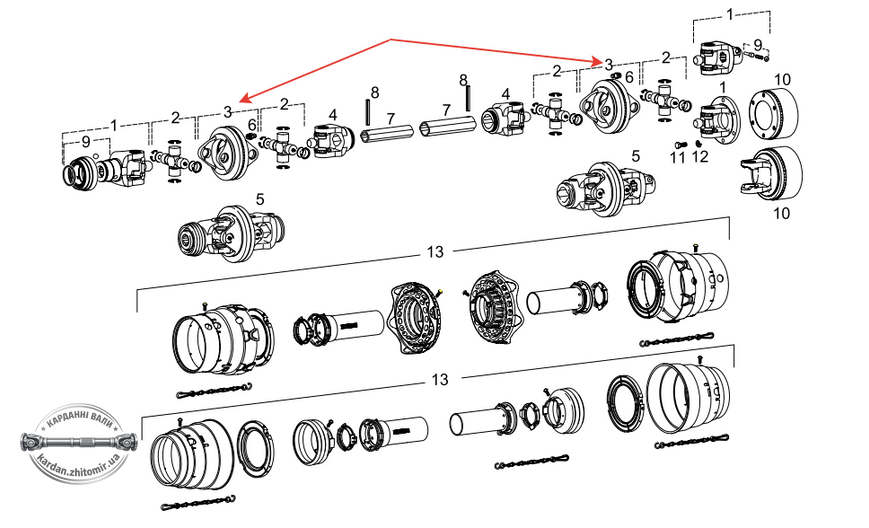

Подвійна вилка використовується у ширококутових карданних шарнірах Walterscheid W2380, що встановлюються на косарках, мульчерах, прес-підбирачах, розкидачах добрив, обприскувачах та іншій сільськогосподарській техніці, яка працює з великими кутами відхилення карданного валу.
