Внутрішня вилка карданного валу RG W2300 PR1B SC25 L85 Walterscheid 1041576, 21.22.100, 041576E

Артикул: 1041576

1. Опис

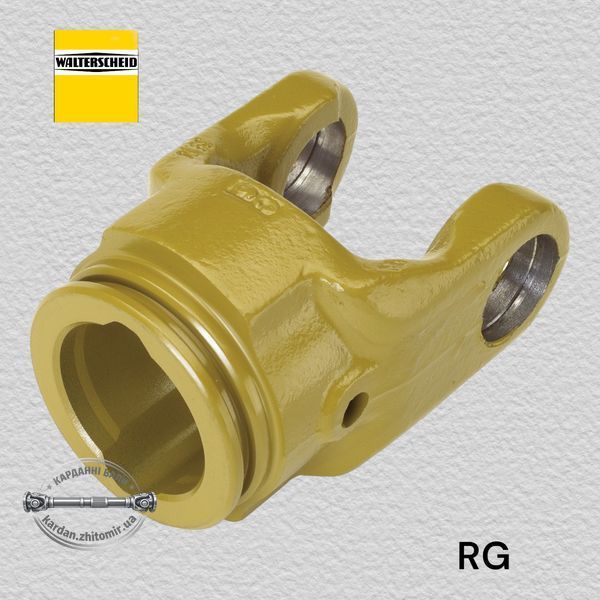

Внутрішня вилка карданного валу Walterscheid RG W2300 PR1B 1041576 — оригінальна вилка серії W2300, призначена для ремонту, відновлення та виготовлення карданних валів сільськогосподарської техніки.

Вилка RG (Rohrgabel) не є швидкоз'ємною та не є приварною. Вона встановлюється методом напресування на внутрішню профільну трубу типу PR1B, після чого фіксується пружинним штифтом SPB10 (10×65 мм).

Профіль PR1B є внутрішньою профільною трубою Walterscheid із профілем типу Lemon («лимон»). У сільськогосподарській галузі цей профіль широко відомий саме під назвою «лимон», оскільки форма його поперечного перерізу нагадує лимон.

Оскільки PR1B є внутрішнім профілем, дана вилка встановлюється зі сторони сільськогосподарського агрегата.

У народі вилку карданного валу часто називають «гук».

2. Технічні характеристики

• Виробник: Walterscheid
• Артикул: 1041576
• Креслення Walterscheid: 21.22.100
• Серія карданного валу: W2300
• Тип вилки: RG (Rohrgabel)
• Тип профілю: PR1B
• Профільна труба: внутрішня
• Форма профілю: Lemon («лимон»)

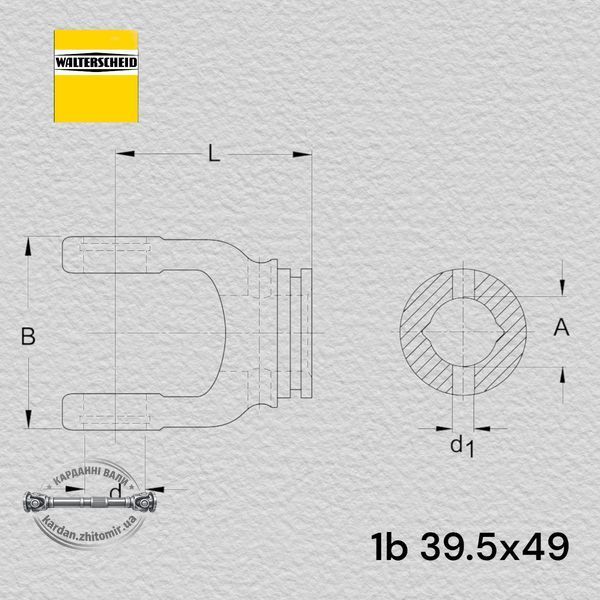

• Ширина по вушках (B): 84 мм
• Діаметр під хрестовину (d): 27 мм
• Діаметр отвору під штифт (d1): 10 мм
• Довжина вилки (L): 85 мм
• Довжина посадкової частини профілю: 36 мм
• Тип фіксації: пружинний штифт SPB10
• Рекомендований штифт: Walterscheid 1020614 (10×65 мм)
• Відстань від торця до отвору: 22 мм
• Тип канавки: SC25
• Матеріал: високоміцний чавун EN-GJS-500-7

3. Розшифрування типу RG

RG (Rohrgabel) — внутрішня вилка карданного валу Walterscheid, яка напресовується на профільну трубу та фіксується пружинним штифтом.

Особливості конструкції:

• не є швидкоз'ємною;
• не приварюється;
• встановлюється методом напресування;
• забезпечує точне центрування профільної труби;
• легко замінюється під час ремонту карданного валу.

4. Пояснення профільної труби

Вилка призначена для встановлення на внутрішню профільну трубу Walterscheid типу PR1B.

Профіль PR1B має форму Lemon («лимон») і працює виключно із зовнішніми профільними трубами:

• 2A
• 2AH

Допустима взаємозамінність

Якщо профіль 2A або 2AH відсутній, допускається використання профілю 2aG.

Аналогічно, за відсутності профілю 2aG допускається використання 2A або 2AH, оскільки ці профілі мають однакові геометричні розміри та сумісні між собою.

Оскільки профіль PR1B є внутрішнім, він встановлюється зі сторони агрегата, а зовнішній профіль 2A / 2AH / 2aG — зі сторони трактора.

5. OEM-аналоги

Повністю замінює оригінальні деталі:

• Walterscheid: 1041576
• CLAAS: 0009724710, 972471.0, 9724710, 000972471, 000972471.0
• KUHN: 41034740
• JOHN DEERE: CA16521, Z39891
• CASE IH: 98-031024
• AGCO: 3930799M1
• NIEMEYER: 610021
• FREUDENDAHL: 1341-9084

6. Застосування

Використовується у карданних валах Walterscheid серії W2300, які широко застосовуються на:

• причіпних та самохідних обприскувачах;
• кормозаготівельній техніці;
• ґрунтообробних агрегатах;
• техніці CLAAS, KUHN, John Deere, CASE IH, AGCO, Niemeyer та інших виробників.

7. Рекомендації під час ремонту

Для надійної фіксації вилки рекомендується використовувати оригінальний пружинний штифт Walterscheid 1020614 (10×65 мм).

Під час ремонту карданного валу також рекомендується перевірити:

• стан профільних труб;
• знос хрестовини;
• люфт у посадочних місцях;
• стан захисних кожухів карданного валу.

8. Переваги

✔ Оригінальна продукція Walterscheid

✔ Серія W2300

✔ Високоміцний чавун EN-GJS-500-7

✔ Канавка SC25

✔ Встановлюється на внутрішній профіль PR1B

✔ Працює із зовнішніми профілями 2A, 2AH та 2aG (допустима взаємозамінність)

✔ Встановлюється зі сторони агрегата

✔ Повна сумісність з оригінальними карданними валами Walterscheid

✔ Тривалий ресурс експлуатації
