Внутренняя вилка карданного вала RG W2300 PR1B SC25 L85 Walterscheid 1041576, 21.22.100, 041576E

Артикул: 1041576

1. Описание

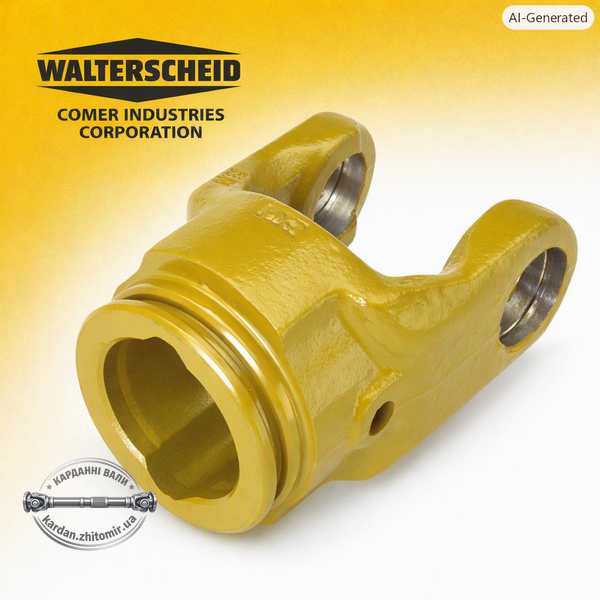

Внутренняя вилка карданного вала Walterscheid RG W2300 PR1B 1041576 — оригинальная вилка серии W2300, предназначенная для ремонта, восстановления и изготовления карданных валов сельскохозяйственной техники.

Вилка RG (Rohrgabel) не является быстросъёмной и не является приварной. Она устанавливается методом напрессовки на внутреннюю профильную трубу типа PR1B, после чего фиксируется пружинным штифтом SPB10 (10×65 мм).

Профиль PR1B является внутренней профильной трубой Walterscheid с профилем типа Lemon («лимон»). В сельскохозяйственной отрасли такой профиль широко известен именно под названием «лимон», поскольку форма его поперечного сечения напоминает лимон.

Так как PR1B является внутренним профилем, данная вилка устанавливается со стороны сельскохозяйственного агрегата.

В разговорной речи вилку карданного вала часто называют «гук».

2. Технические характеристики

• Производитель: Walterscheid
• Артикул: 1041576
• Чертёж Walterscheid: 21.22.100
• Серия карданного вала: W2300
• Тип вилки: RG (Rohrgabel)
• Тип профиля: PR1B
• Профильная труба: внутренняя
• Форма профиля: Lemon («лимон»)
• Ширина по ушкам (B): 84 мм
• Диаметр под крестовину (d): 27 мм
• Диаметр отверстия под штифт (d1): 10 мм
• Общая длина вилки (L): 85 мм
• Длина посадочной части профиля: 36 мм
• Тип фиксации: пружинный штифт SPB10
• Рекомендуемый штифт: Walterscheid 1020614 (10×65 мм)
• Расстояние от торца до отверстия: 22 мм
• Тип канавки: SC25
• Материал: высокопрочный чугун EN-GJS-500-7

3. Расшифровка типа RG

RG (Rohrgabel) — внутренняя вилка карданного вала Walterscheid, которая напрессовывается на профильную трубу и фиксируется пружинным штифтом.

Особенности конструкции:

• не является быстросъёмной;
• не является приварной;
• устанавливается методом напрессовки;
• обеспечивает точную центровку профильной трубы;
• легко заменяется при ремонте карданного вала.

4. Пояснение профильной трубы

Вилка предназначена для установки на внутреннюю профильную трубу Walterscheid типа PR1B.

Профиль PR1B имеет форму Lemon («лимон») и работает со следующими наружными профильными трубами:

• 2A
• 2AH

Допустимая взаимозаменяемость

При отсутствии профиля 2A или 2AH допускается применение профиля 2aG.

Аналогично, при отсутствии профиля 2aG допускается использование 2A или 2AH, так как эти профили имеют одинаковые геометрические размеры и совместимы между собой.

Поскольку профиль PR1B является внутренним, он устанавливается со стороны агрегата, а наружный профиль 2A / 2AH / 2aG — со стороны трактора.

5. OEM-аналоги

Полностью заменяет оригинальные детали:

• Walterscheid: 1041576
• CLAAS: 0009724710, 972471.0, 9724710, 000972471, 000972471.0
• KUHN: 41034740
• JOHN DEERE: CA16521, Z39891
• CASE IH: 98-031024
• AGCO: 3930799M1
• NIEMEYER: 610021
• FREUDENDAHL: 1341-9084

6. Применение

Используется в карданных валах Walterscheid серии W2300, которые широко применяются на:

• прицепных и самоходных опрыскивателях;
• кормозаготовительной технике;
• почвообрабатывающих агрегатах;
• технике CLAAS, KUHN, John Deere, CASE IH, AGCO, Niemeyer и других производителей.

7. Рекомендации при ремонте

Для надёжной фиксации вилки рекомендуется использовать оригинальный пружинный штифт Walterscheid 1020614 (10×65 мм).

При ремонте карданного вала также рекомендуется проверить:

• состояние профильных труб;
• износ крестовины;
• люфт посадочных мест;
• состояние защитных кожухов карданного вала.

8. Преимущества

✔ Оригинальная продукция Walterscheid

✔ Серия W2300

✔ Высокопрочный чугун EN-GJS-500-7

✔ Канавка SC25

✔ Устанавливается на внутреннюю профильную трубу PR1B

✔ Совместима с наружными профилями 2A, 2AH и 2aG (допускается взаимозаменяемость)

✔ Устанавливается со стороны агрегата

✔ Полная совместимость с оригинальными карданными валами Walterscheid

✔ Длительный срок службы
