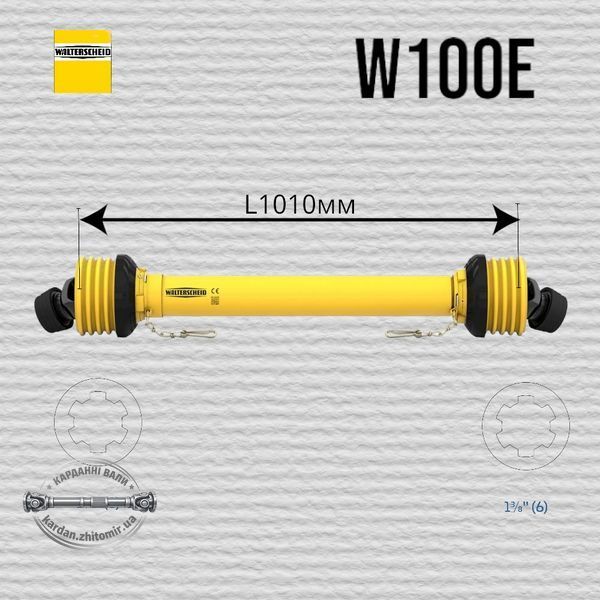

Карданный вал Walterscheid® Ecoline W100E Lz=1010 мм SD05 1 3/8" Z6 – 1 3/8" Z6 (00C/0A) 1800003

Артикул: 1800003

1. Описание

Карданный вал Walterscheid Ecoline W100E 1800003 — оригинальный карданный вал серии Ecoline, предназначенный для передачи крутящего момента от вала отбора мощности (ВОМ) трактора к навесным и прицепным сельскохозяйственным машинам.

Карданный вал оснащён двумя быстросъёмными вилками ASGE с фиксатором типа Collar Lock (шариковый замок) под стандартный вал отбора мощности 1 3/8" Z6 (6 шлицев).

Телескопическая часть выполнена из профильных труб 00C-P / 0A-P формы Lemon («лимон»), обеспечивающих плавное осевое перемещение, высокую жёсткость и надёжную передачу крутящего момента.

Серия Walterscheid Ecoline разработана для сельскохозяйственной техники малой и средней мощности, сочетая оригинальное качество Walterscheid с оптимальной стоимостью.

2. Технические характеристики

• Производитель: Walterscheid
• Серия: W100E Ecoline
• Артикул: 1800003
• Рабочая длина (Lz): 1010 мм
• Максимальная частота вращения: 540 / 1000 об/мин
• Мощность при 540 об/мин: 12 кВт
• Мощность при 1000 об/мин: 18 кВт
• Максимальный статический крутящий момент: 1000 Н·м
• Динамический крутящий момент при 540 об/мин: 210 Н·м
• Динамический крутящий момент при 1000 об/мин: 175 Н·м

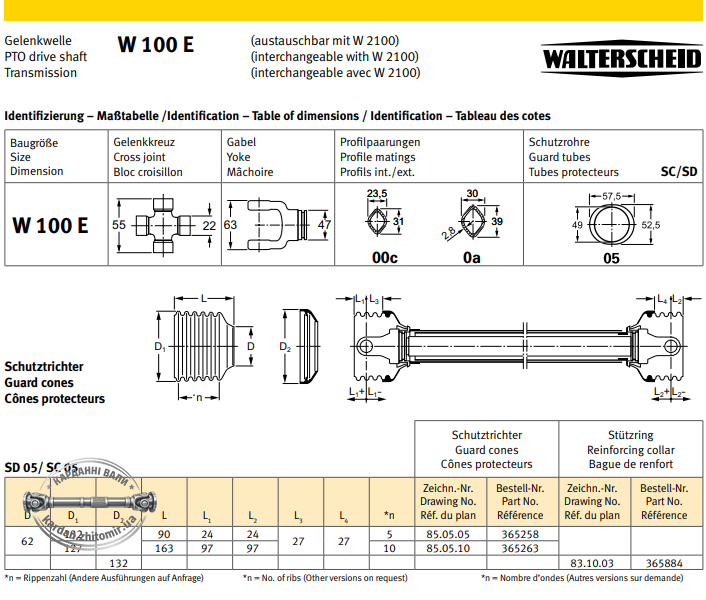

• Размер крестовин: 22 × 55 мм
• Тип уплотнений крестовин: STANDARD
• Интервал смазки: каждые 8 моточасов
• Тип защитного кожуха: SD05
• Длина защитных труб: 855 мм
• Цвет защитного кожуха: жёлтый
• Присоединение к трактору: ASGE 1 3/8" Z6 (Collar Lock)
• Присоединение к агрегату: ASGE 1 3/8" Z6 (Collar Lock)

3. Расшифровка обозначений

W100E — карданный вал серии Walterscheid Ecoline.

ASGE — быстросъёмная вилка Walterscheid с автоматическим шариковым фиксатором (Collar Lock).

SD05 — защитный кожух серии SD05.

00C-P / 0A-P — комплект телескопических профильных труб.

4. Объяснение профильных труб

Карданный вал комплектуется:

• внутренней профильной трубой 00C-P
• наружной профильной трубой 0A-P

Форма профиля — Lemon («лимон»).

Размеры профильных труб

Внутренняя труба 00C-P

• наибольший наружный размер — 31 мм
• толщина стенки — 3,4 мм

Наружная труба 0A-P

• наибольший наружный размер — 39 мм
• толщина стенки — 2,8 мм

Совместимость профилей Walterscheid

Внутренний профиль:

• 00C
• 00A
• 00CGA (усиленное исполнение)

Наружный профиль:

• 0A

Все перечисленные внутренние профили имеют одинаковые геометрические размеры и полностью совместимы с наружным профилем 0A.

Профиль 00CGA отличается усиленным исполнением и специальным защитным покрытием.

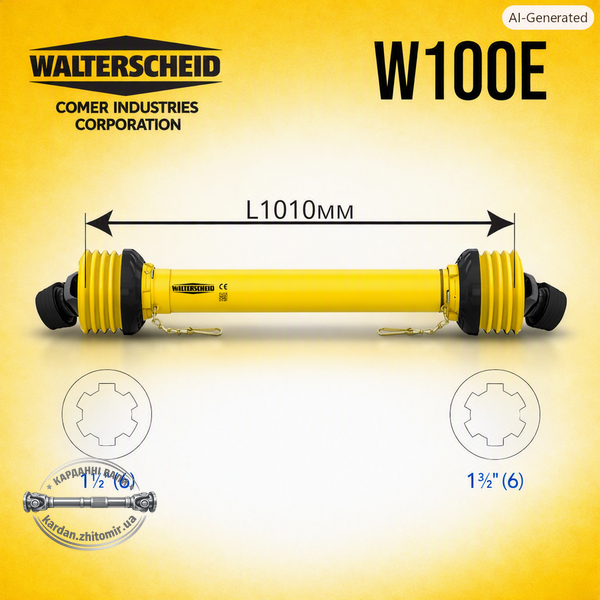

5. Как правильно измеряется длина Lz

Рабочая длина карданного вала Lz — это расстояние между центрами крестовин в полностью сложенном положении карданного вала.

Для данной модели:

Lz = 1010 мм

При подборе карданного вала:

• измерение выполняется только между центрами крестовин;
• карданный вал должен находиться в полностью сложенном состоянии;
• не допускается измерение по вилкам, профильным трубам или защитным кожухам.

6. Рабочий диапазон телескопических профильных труб

Во время работы карданный вал постоянно изменяет свою длину, компенсируя перемещение агрегата относительно трактора.

Для безопасной эксплуатации:

• профильные трубы не должны работать в крайних положениях;
• минимальное перекрытие телескопических труб должно составлять не менее 1/3–1/2 их рабочей длины (в зависимости от нагрузки);
• в полностью сложенном положении между торцами профильных труб необходимо оставлять технологический зазор около 10–15 мм, чтобы исключить заклинивание при работе.

Перед подбором карданного вала рекомендуется определить:

• минимальное расстояние между центрами крестовин;
• максимальное расстояние между центрами крестовин;
• тип профильных труб;
• тип присоединительных вилок.

7. Чем серия Walterscheid Ecoline отличается от классической серии Walterscheid

Walterscheid Ecoline — это оригинальная серия Walterscheid, разработанная как экономичное решение для широкого спектра сельскохозяйственной техники.

Преимущества серии:

• оригинальная продукция Walterscheid;
• полная совместимость с большинством оригинальных запасных частей Walterscheid;
• оптимальное соотношение цены и качества;
• высокая надёжность;
• возможность ремонта с использованием оригинальных комплектующих.

8. Применение

Карданный вал рекомендуется для:

• полевых опрыскивателей;
• разбрасывателей минеральных удобрений;
• ворошилок;
• валкообразователей;
• другой техники с ВОМ 540 об/мин, не превышающей допустимые нагрузки серии W100E.

9. Комплектация

В комплект входят:

• карданный вал Walterscheid W100E;
• комплект защитных кожухов SD05;
• защитные конусы RP5;
• цепочки для фиксации защитных кожухов;
• декларация соответствия CE;
• инструкция по эксплуатации Walterscheid.

10. Рекомендации по эксплуатации

Производитель рекомендует:

• смазывать карданный вал каждые 8 моточасов;
• регулярно проверять состояние защитных кожухов;
• контролировать перекрытие профильных труб;
• не превышать допустимую мощность серии W100E.

Для смазки крестовин и подшипников рекомендуем использовать специализированную смазку:

LIQUI MOLY Mehrzweckfett 3552 (0,4 кг) — высококачественная универсальная смазка для карданных крестовин, подшипников и других узлов, работающих под высокими нагрузками.

11. Преимущества

✔ Оригинальная продукция Walterscheid

✔ Серия Ecoline W100E

✔ Быстросъёмные вилки ASGE (Collar Lock)

✔ Профильные трубы Lemon 00C-P / 0A-P

✔ Защитный кожух SD05

✔ Сертификация CE

✔ Полная ремонтопригодность

✔ Оригинальные комплектующие Walterscheid

✔ Высокий ресурс работы
