Оригинальное кольцо скольжения Walterscheid SC25 для опоры и центрирования защитного кожуха карданного вала. Внутренний диаметр — 63 мм, размер A — 4 мм. Артикулы: 1087276, 82.83.04, Kramp 828304.
Описание товара

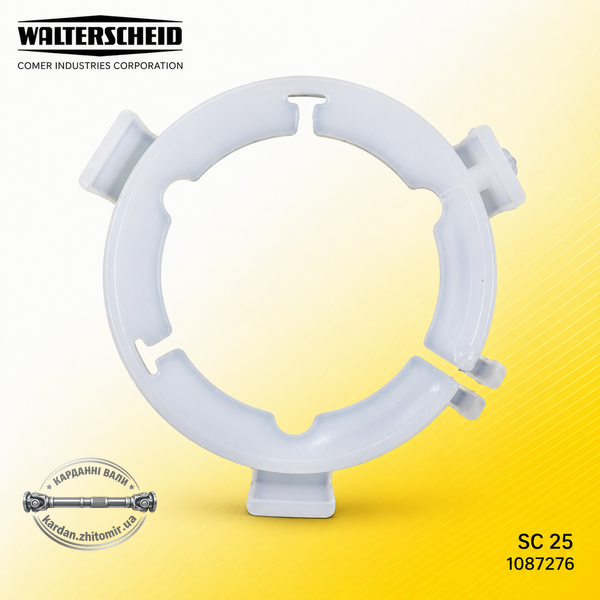

Кольцо скольжения Walterscheid SC25 предназначено для установки в систему защиты карданного вала. Оно обеспечивает опору и правильное центрирование защитного кожуха относительно карданного вала, позволяя валу вращаться внутри неподвижной или ограниченной от вращения защиты.
Кольцо уменьшает трение между деталями защитного кожуха, предотвращает его перекос и преждевременный износ. Используется при ремонте и обслуживании защитных кожухов Walterscheid типоразмера SC25/SD25.
Разъёмная конструкция позволяет устанавливать кольцо на защитный кожух без сложного демонтажа других элементов карданного вала. Фиксирующие выступы удерживают кольцо в предусмотренном конструкцией положении.
Изделие является оригинальной запасной частью Walterscheid и соответствует геометрическим параметрам защитных кожухов производителя.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Walterscheid |
| Оригинальный номер | 1087276 |
| Номер чертежа Walterscheid | 82.83.04 |
| Номер Kramp | 828304 |
| Тип детали | Кольцо скольжения |
| Обозначение производителя | SC-GLEITRING |
| Типоразмер | SC25 |

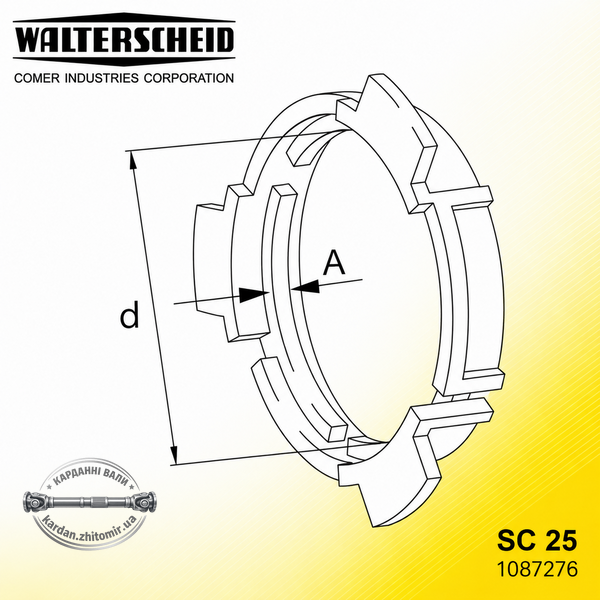

| Размер d | 63 мм |
| Размер A | 4 мм |
| Обозначение размеров | 97,5×63,4×18,35 мм |
| Материал | Полимер |
| Цвет | Белый / светло-серый |
| Применение | Защитные кожухи SC25/SD25 |
| Количество в комплекте | 1 шт. |
| Качество | Оригинальная запасная часть Walterscheid |
Применение
Кольцо применяется в системах защиты:
- SD25;
- SD25/1;
- SDF25;
- SDF25/1;
- SC/SD25;
- SPGF25;
- SPGF25 V/30.
Может использоваться в соответствующих исполнениях карданных валов:
- W2300;
- W2400;
- W2500;
- 2380, 2480, 2580;
- 2370;
- 480, 580, 675;
- серий W, WW, PW — в зависимости от установленного защитного кожуха.
Совместимость необходимо определять прежде всего по типоразмеру защиты SC25/SD25, номеру старого кольца и его размерам, а не только по серии карданного вала.
Назначение кольца
Кольцо скольжения:
- поддерживает защитный кожух;
- центрирует защиту относительно карданного вала;
- уменьшает трение и износ;
- обеспечивает свободное вращение карданного вала внутри защиты;
- предотвращает контакт кожуха с вращающимися деталями;
- удерживает защитную систему в правильном положении.
Номера и обозначения
WALTERSCHEID: 1087276, 82.83.04
KRAMP: 828304
Тип: SC-GLEITRING 25
Размер: 97,5×63,4×18,35 мм
Защита: SC25, SD25
