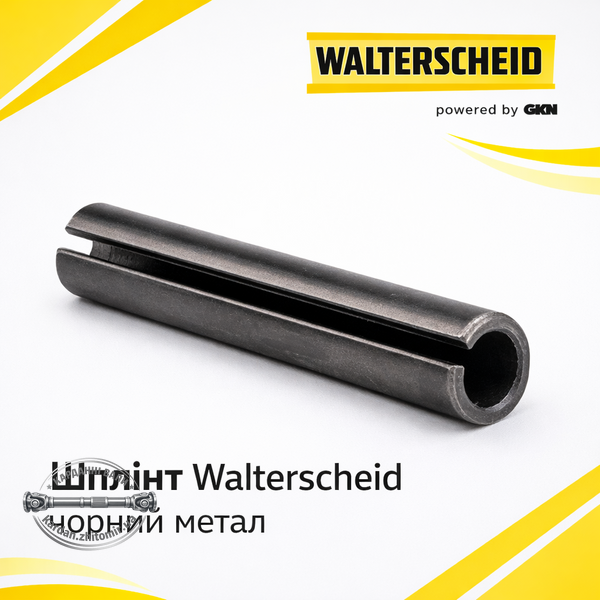

Пружинный штифт Walterscheid 1020602 — оригинальный цилиндрический пружинный штифт (Spring Type Straight Pin), предназначенный для надёжной фиксации внутренних вилок RG карданных валов Walterscheid.
Штифт устанавливается в отверстие вилки и профильной трубы, обеспечивая прочное соединение деталей и предотвращая их смещение во время передачи крутящего момента.
Изготовлен в соответствии с международным стандартом ISO 8752, что гарантирует высокую упругость, точность размеров и длительный срок службы.
3. Что такое пружинный штифт (Spring Pin)?
Пружинный штифт (Spring Pin, Roll Pin) — это полый цилиндрический штифт с продольным разрезом, который при установке сжимается и создаёт постоянное упругое усилие.
Это обеспечивает:
- надёжную фиксацию вилки;
- устойчивость к вибрациям;
- компенсацию производственных допусков;
- простой монтаж и демонтаж;
- длительный срок службы.
Именно такие штифты Walterscheid применяются для крепления внутренних вилок карданных валов.
4. Технические характеристики
- Производитель: Walterscheid
- Каталожный номер: 1020602
- Тип: SPANNSTIFT (пружинный штифт)
- Стандарт: ISO 8752
- Диаметр: 8 мм
- Длина: 60 мм
- Исполнение: усиленное (SCHWER)
5. Применение
Используется для фиксации внутренних вилок RG на профильных трубах карданных валов Walterscheid.
Совместимые серии:
- W2000
- W2100
- W2200
Подходит для профилей:
- 00C
- 0A
- 0V
- 1
6. Техническое обслуживание
При ремонте карданного вала рекомендуется:
- проверять состояние штифта при каждом демонтаже;
- не использовать повторно деформированные штифты;
- заменять штифт при появлении коррозии или потере упругости;
- устанавливать с помощью подходящей оправки без повреждения поверхности.
7. Полезная информация
Пружинный штифт является важным элементом крепления вилки. Благодаря своей упругой конструкции он постоянно создаёт натяг в отверстии, предотвращая ослабление соединения даже при длительных вибрациях и ударных нагрузках.
Использование оригинальных штифтов Walterscheid гарантирует правильную посадку и надёжную работу карданной передачи.
Расшифровка заводской маркировки Walterscheid

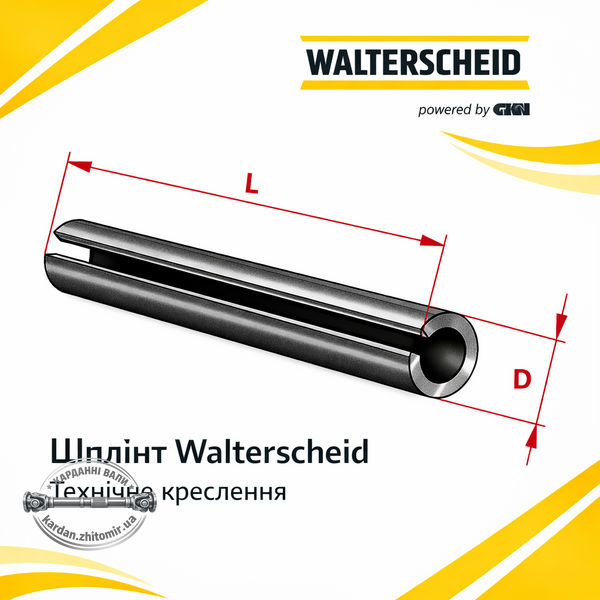

8X60-ST SCHWER ISO8752
- 8×60 — диаметр 8 мм, длина 60 мм;
- ST — пружинный штифт (Spring Type);
- SCHWER — усиленное исполнение;
- ISO 8752 — международный стандарт цилиндрических пружинных штифтов.
