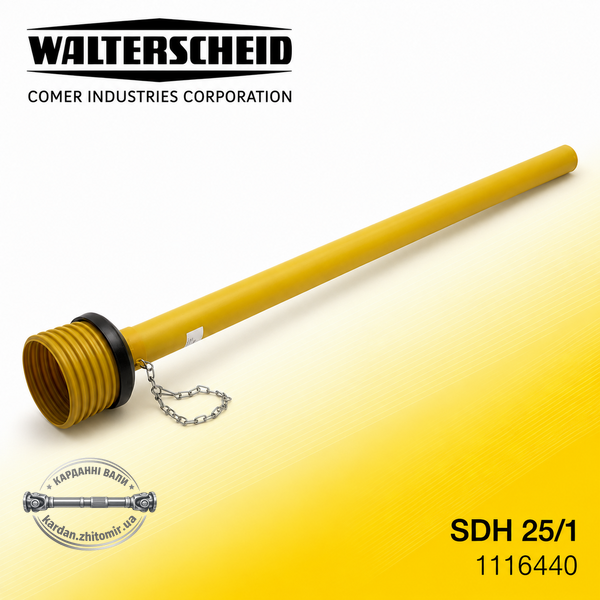

Оригинальная внутренняя половина защитного кожуха Walterscheid SDH 25/1 для карданных валов серий W2300, W2400 и W2500. Длина защитной трубы — 1500 мм, диаметр кожуха — 185 мм.
Описание товара
Внутренняя половина защитного кожуха Walterscheid SDH 25/1 предназначена для ремонта и восстановления штатной защиты карданных валов сельскохозяйственной техники.
Защитный кожух закрывает вращающиеся элементы карданного вала и снижает риск контакта оператора с профильной трубой, вилками и шарнирами. Изделие применяется в стандартных карданных валах Walterscheid серий W2300, W2400 и W2500.
Защита состоит из внутренней пластиковой трубы, защитного конуса, опорного и скользящего колец, крепёжных элементов и предохранительной цепи. Цепь предотвращает вращение защитного кожуха вместе с карданным валом.
Конструкция защиты Walterscheid SD соответствует требованиям безопасности ISO 5674 и рассчитана на радиальные нагрузки, возникающие во время эксплуатации карданного привода.
Изделие поставляется как оригинальная запасная часть Walterscheid под каталожным номером 1116440.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Walterscheid |
| Каталожный номер | 1116440 |
| Дополнительный номер | 116440 |
| Номер чертежа | 85.212 |
| Тип защиты | SDH |
| Размер защиты | 25/1 |
| Исполнение | Внутренняя половина |
| Длина L | 1500 мм |
| Диаметр защитного конуса D | 185 мм |
| Максимальный диаметр опорной части | около 191 мм |
| Диаметр защитной трубы | 80 мм |
| Количество рёбер конуса | 8 |
| Тип конуса | RP8 |
| Предохранительная цепь | K400 |
| Цвет | Жёлтый |
| Материал | Ударопрочный полимер |
| Масса | около 1,3 кг |
| Единица продажи | 1 шт. |
Применение
Внутренняя половина защиты SDH 25/1 применяется в стандартных карданных валах Walterscheid:
- W2300;
- W2400;
- W2500;
- в защитных системах типа SD 25/1;
- в отдельных комплектациях широкоугольных карданных валов WWE и WWZ.
Перед заказом рекомендуется сверить каталожный номер, тип защиты, диаметр трубы и конструкцию защитного конуса с установленной деталью.
Комплект поставки

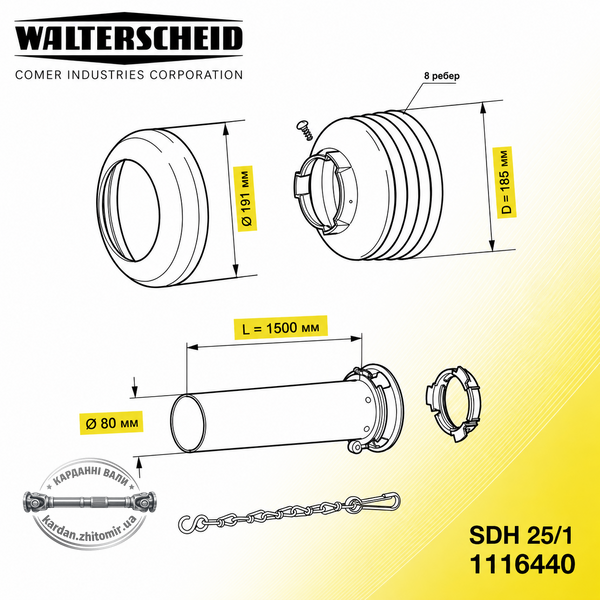

В состав внутренней половины защиты входят:
- внутренняя защитная труба длиной 1500 мм;
- защитный конус SDH 25/1;
- опорное кольцо;
- скользящее кольцо;
- крепление защитного конуса;
- предохранительная цепь.
Комплектность конкретной поставки рекомендуется уточнить перед оформлением заказа.
Преимущества
- оригинальная продукция Walterscheid;
- полная внутренняя половина защитного кожуха;
- соответствие требованиям безопасности ISO 5674;
- устойчивость к ударам, вибрации и радиальным нагрузкам;
- предохранительная цепь против вращения кожуха;
- возможность замены повреждённой половины без покупки полной защиты;
- совместимость с распространёнными карданными валами Walterscheid.
Важно
Запрещается эксплуатировать карданный вал с повреждённым, заклинившим или отсутствующим защитным кожухом. После установки необходимо проверить:
- свободное телескопическое перемещение защитных труб;
- лёгкое вращение кожуха на скользящих кольцах;
- надёжность крепления конуса;
- правильное присоединение предохранительной цепи;
- отсутствие контакта кожуха с вращающимися деталями.
Запасные части защитного кожуха
Отдельные компоненты защитного кожуха Walterscheid SDH 25/1 можно заказать поштучно. Для заказа необходимо указать соответствующий каталожный номер Walterscheid.
Название запасной части Каталожный номер Крепёжный саморез Walterscheid 1365305 Кольцо скольжения SC 25 Walterscheid 1087276 Защитный конус SC 25 Walterscheid 1365388 Предохранительная цепь SC Walterscheid 1044321 Опорное кольцо SD25 Walterscheid 1359474 Все указанные компоненты доступны для отдельного заказа. Для подбора и заказа достаточно сообщить каталожный номер необходимой детали.
