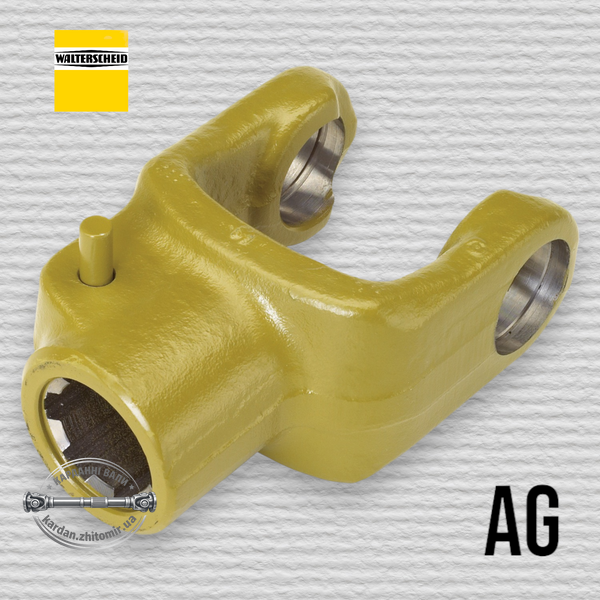

Вилка карданного вала Walterscheid AG W2200 1041130 — оригинальная быстроразъёмная присоединительная вилка (AG – Anschlussgabel) для карданных валов серии W2200.

Вилка предназначена для быстрого соединения карданного вала с валом отбора мощности или приводным валом сельскохозяйственной машины. Фиксация осуществляется при помощи пружинного штифта STIFT (Push Pin), что позволяет быстро устанавливать и снимать карданный вал без использования инструмента.

Данная модель оснащена эвольвентным шлицевым соединением ZNP 1⅜" (21 шлиц), обеспечивающим высокую точность центрирования, равномерное распределение нагрузки и надёжную передачу крутящего момента. Такое соединение широко применяется на современной сельскохозяйственной технике европейского производства.

Вилка полностью соответствует заводским чертежам Walterscheid и гарантирует полную взаимозаменяемость, минимальный уровень вибраций и длительный срок службы.

Что означает тип AG

AG (Anschlussgabel) — быстроразъёмная присоединительная вилка карданного вала Walterscheid.

Вилки типа AG предназначены для:

• быстрого соединения карданного вала;
• работы с валами отбора мощности тракторов и приводными валами сельскохозяйственных машин;
• передачи высокого крутящего момента;
• быстрого монтажа и демонтажа благодаря пружинному штифту STIFT (Push Pin).

Технические характеристики

• Производитель: Walterscheid
• Каталожный номер: 1041130
• Тип: AG
• Серия карданного вала: W2200

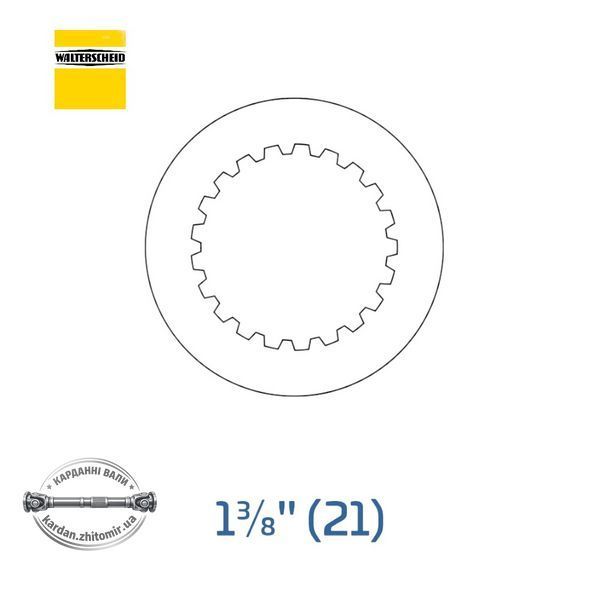

• Профиль: ZNP 1⅜" (21 шлиц)
• Тип соединения: эвольвентное шлицевое
• Тип фиксации: STIFT (пружинный штифт)

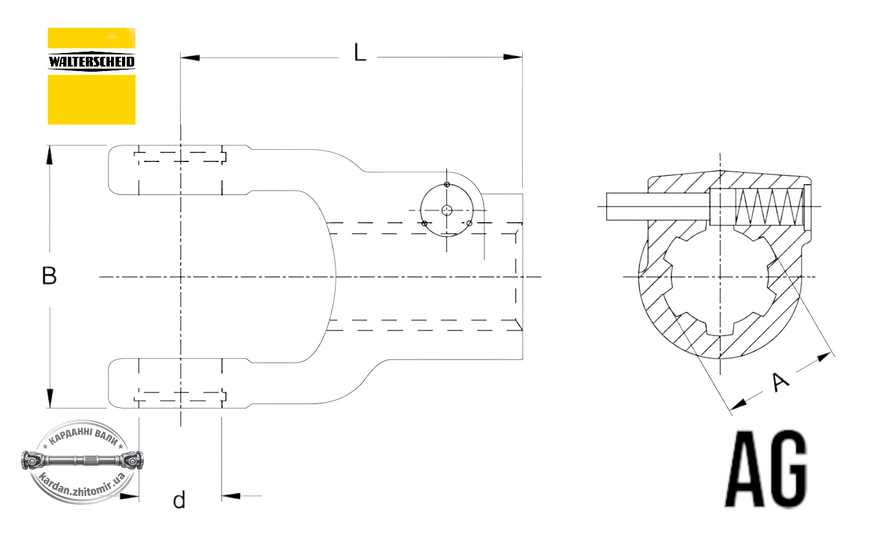

• Ширина вилки (B): 70 мм
• Диаметр под крестовину (d): 24 мм
• Общая длина (L): 98 мм
• Длина профиля: 58 мм
• Расстояние от торца до отверстия: 20 мм
• Расстояние до центра отверстия: 21,5 мм
• Материал: согласно заводской конструкторской документации Walterscheid
• Номер чертежа: 20.18.00

OEM-аналоги

• CLAAS: 06263130, 0006263130, 6263130, 626313, 626313.0, 000626313
• Krone: 0949392/0
• Lely: 9.1156.0006.4
• AGCO: 3930794M1

Применение

Используется на карданных валах Walterscheid W2200 с эвольвентным шлицевым профилем ZNP 1⅜" (21 шлиц).

Применяется на:

• косилках;
• пресс-подборщиках;
• разбрасывателях удобрений;
• опрыскивателях;
• кормосмесителях;
• другой сельскохозяйственной технике CLAAS, Krone, Lely, AGCO и других производителей, где используется соответствующий профиль карданного вала.

Полезная информация

Перед заказом необходимо проверить тип профиля карданного вала. Профили KNP и ZNP не являются взаимозаменяемыми.

ZNP 1⅜" (21 шлиц) — это эвольвентное шлицевое соединение, отличающееся от стандартного шестишлицевого профиля KNP 1⅜" (6 шлицев) геометрией шлицев и способом передачи нагрузки.

Использование оригинальных вилок Walterscheid обеспечивает точное центрирование карданной передачи, уменьшает износ шлицев и гарантирует длительный срок службы узла.
