Внутренняя вилка карданного вала RG W2300 PR1 L85 Walterscheid 1041318, 21.12.00, 041318E

Артикул: 1041318

1. Описание

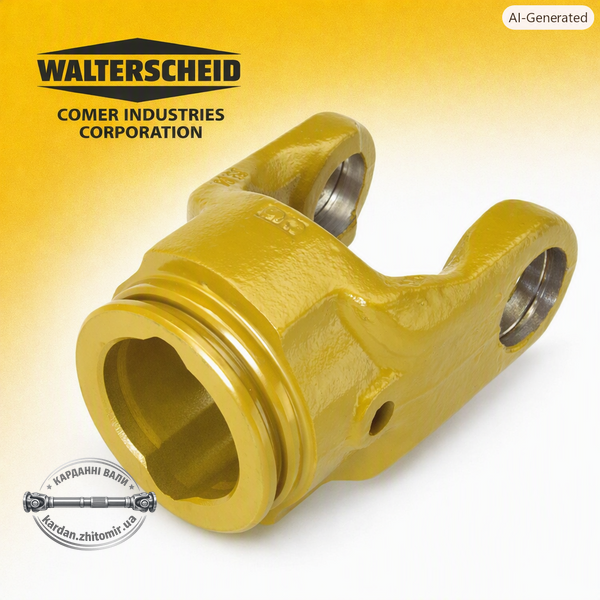

Внутренняя вилка карданного вала Walterscheid RG W2300 1041318 — оригинальная вилка серии W2300, предназначенная для ремонта, восстановления и изготовления карданных валов сельскохозяйственной техники.

В отличие от вилок AG и AGKF, данная модель не является быстросъёмной и не является приварной. Вилка напрессовывается на наружную профильную трубу типа 1, после чего фиксируется пружинным штифтом SPB10 (10×65 мм).

Профиль типа 1 является наружной профильной трубой Walterscheid и работает в паре с внутренней профильной трубой типа 0V.

Поскольку профиль 1 является наружным, данная вилка устанавливается со стороны трактора (ВОМ).

В разговорной речи вилку карданного вала часто называют «гук».

2. Технические характеристики

• Производитель: Walterscheid
• Артикул: 1041318
• Серия карданного вала: W2300
• Тип вилки: RG
• Тип профиля: PR1
• Профильная труба: тип 1 (наружная)
• Форма профиля: Lemon («лимон»)
• Совместимый внутренний профиль: 0V

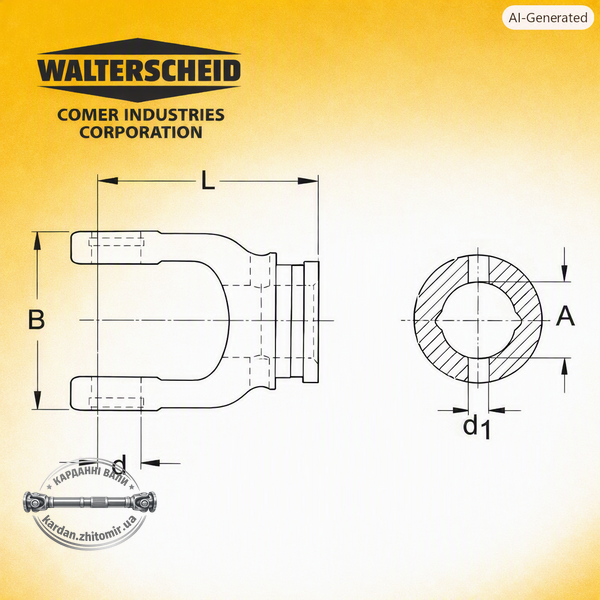

• Ширина по ушкам (B): 84 мм
• Диаметр под крестовину (d): 27 мм
• Диаметр отверстия под штифт (d1): 10 мм
• Общая длина (L): 85 мм
• Длина посадочной части профиля: 36 мм
• Тип фиксации: пружинный штифт SPB10 (10×65 мм)
• Расстояние от торца до отверстия: 22 мм
• Канавка: SC15
• Материал: высокопрочный чугун EN-GJS-500-7
• Чертёж Walterscheid: 21.12.00

3. Расшифровка типа вилки RG

RG (Rohrgabel) — внутренняя вилка карданного вала Walterscheid, которая устанавливается методом напрессовки на профильную трубу и дополнительно фиксируется пружинным штифтом.

Особенности конструкции:

• не является быстросъёмной;
• не приваривается;
• напрессовывается на профильную трубу;
• фиксируется пружинным штифтом;
• обеспечивает точную центровку профильной трубы;
• применяется при ремонте и изготовлении карданных валов.

4. Пояснение профильной трубы

Вилка предназначена для установки на наружную профильную трубу Walterscheid типа 1.

Профиль типа 1 имеет форму Lemon («лимон»). Такое название профиль получил благодаря своей форме поперечного сечения, напоминающей лимон. Именно под названием «лимон» этот профиль наиболее известен среди механизаторов и специалистов по ремонту карданных валов.

Работает исключительно в паре с:

• профилем 0V (внутренний).

Поскольку профиль 1 является наружным, он устанавливается со стороны трактора, а профиль 0V — со стороны сельскохозяйственного агрегата.

Такая конструкция обеспечивает:

• плавное телескопическое перемещение;
• точную передачу крутящего момента;
• высокую износостойкость;
• длительный срок службы карданного вала.

5. OEM-аналоги

Полностью заменяет оригинальные детали:

• Walterscheid: 1041318
• CLAAS: 0009724690, 09724690, 972469
• John Deere: C12226CX
• KUHN: 41034710
• KRONE: 0949467/0
• GERINGHOFF: 023612
• RAU: 00055832
• AGCO: 3930798M1
• CASE IH: 98-026995, 98026995

6. Применение

Используется в карданных валах Walterscheid серии W2300, которые широко применяются на:

• полевых опрыскивателях;
• почвообрабатывающей технике;
• кормозаготовительных машинах;
• прицепной сельскохозяйственной технике;
• технике CLAAS, KUHN, KRONE, John Deere, CASE IH, AGCO, Geringhoff и других производителей.

7. Преимущества

✔ Оригинальная продукция Walterscheid

✔ Серия W2300

✔ Профиль PR1

✔ Устанавливается на наружную профильную трубу типа 1

✔ Работает в паре с внутренним профилем 0V

✔ Устанавливается со стороны трактора

✔ Надёжная фиксация пружинным штифтом SPB10

✔ Высокопрочный чугун EN-GJS-500-7

✔ Полная совместимость с оригинальными карданными валами Walterscheid

✔ Длительный срок службы
