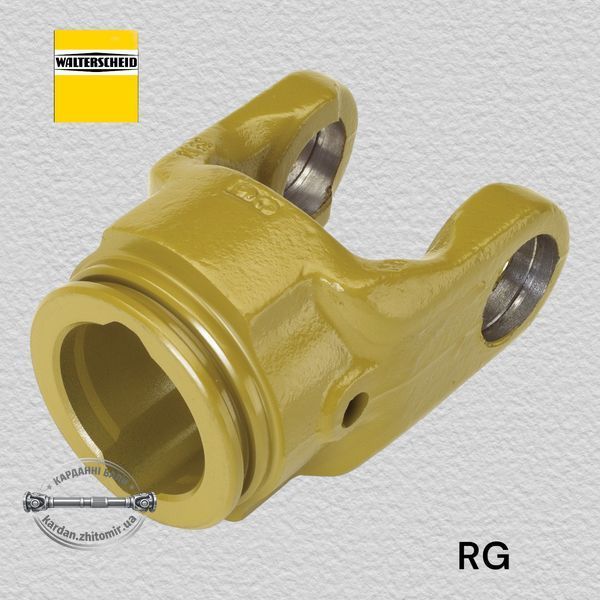

нутренняя вилка Walterscheid RG W2200 1041065 — оригинальная внутренняя вилка (Inboard Yoke) серии W2200, предназначенная для ремонта и изготовления карданных валов сельскохозяйственной техники.
Вилка напрессовывается на наружную профильную трубу PR0V (0V) и фиксируется пружинным штифтом (шплинтом) Walterscheid 1020614 (10×65 мм, чертёж 61.05.04).
Такая конструкция обеспечивает прочное соединение профильной трубы с карданным шарниром, точное центрирование деталей и надёжную передачу крутящего момента даже при высоких нагрузках.
Вилка изготовлена из высокопрочного чугуна с шаровидным графитом EN-GJS-500-7, отличающегося высокой механической прочностью, ударной стойкостью и длительным сроком службы.
3. Что означает Type RG
RG (Inboard Yoke) — это внутренняя вилка карданного вала Walterscheid, предназначенная для установки на профильную трубу карданного вала.
Монтаж выполняется методом напрессовки вилки на профильную трубу, после чего она фиксируется пружинным штифтом (шплинтом) соответствующего диаметра.
Преимущества конструкции:
- высокая прочность соединения;
- точное центрирование деталей;
- отсутствие проворачивания под нагрузкой;
- простота ремонта карданного вала;
- полная взаимозаменяемость с оригинальными комплектующими Walterscheid.
4. Технические характеристики
- Производитель: Walterscheid
- Каталожный номер: 1041065
- Тип: RG (Inboard Yoke)
- Серия: W2200

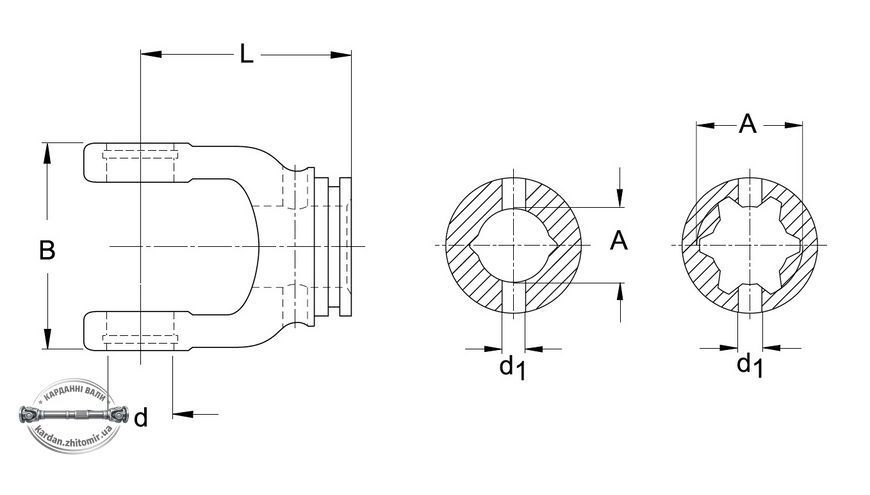

- Ширина вилки (B): 70 мм
- Диаметр под крестовину (d): 24 мм
- Диаметр отверстия под штифт (d1): 10 мм
- Длина вилки (L): 75 мм
- Длина посадки профильной трубы: 35 мм
- Посадочный профиль: PR0V (0V)
- Фиксация: SPB10 (пружинный штифт Ø10 мм)
- Рекомендуемый штифт: Walterscheid 1020614 (10×65 мм)
- Канавка: SC15
- Материал: EN-GJS-500-7
- Чертёж Walterscheid: 20.11.00
5. Применение
Вилка применяется для ремонта карданных валов Walterscheid серии W2200, оснащённых наружной профильной трубой PR0V (0V).
Работает в паре с внутренней профильной трубой:
- PR0A (0A);
- 0aG.
OEM-аналоги:
- CLAAS: 09724600, 9724600, 0009724600;
- John Deere: E75369;
- KUHN: 41032720;
- KRONE: 0949410/0;
- AGCO: 3930792M1;
- FELLA: 102069;
- FREUDENDAHL: 1341-9029.
6. Техническое обслуживание
При ремонте карданного вала рекомендуется:
- использовать новый пружинный штифт Walterscheid 1020614 (10×65 мм);
- проверять отсутствие люфта между вилкой и профильной трубой;
- контролировать состояние отверстия под штифт;
- регулярно очищать и смазывать телескопические профили карданного вала в соответствии с рекомендациями Walterscheid.
7. Полезная информация

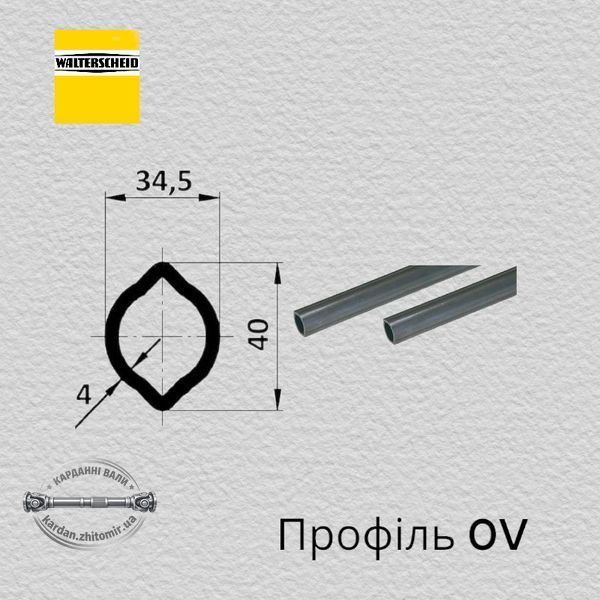

Профиль PR0V (0V) относится к так называемым лимонным профилям (Lemon Profile). Благодаря форме поперечного сечения, напоминающей лимон, среди механизаторов и специалистов по ремонту карданных валов этот профиль широко известен как «лимон».
Профиль 0V является наружной профильной трубой и всегда устанавливается со стороны трактора.
Он работает в паре с внутренней профильной трубой PR0A (0A) или 0aG, которая устанавливается со стороны сельскохозяйственного агрегата.
Такая конструкция обеспечивает:
- плавное телескопическое перемещение карданного вала;
- надёжную передачу крутящего момента;
- минимальный люфт между профилями;
- равномерное распределение нагрузки;
- длительный срок службы карданной передачи.
асшифровка заводской маркировки
RG 2200 PR0V SC15 SPB10 L75
- RG — внутренняя вилка карданного вала (Inboard Yoke).
- 2200 — серия карданного вала Walterscheid W2200.
- PR0V — посадка под наружную профильную трубу 0V (Lemon Profile).
- SC15 — тип кольцевой канавки.
- SPB10 — отверстие под пружинный штифт Ø10 мм.
- L75 — длина вилки 75 мм.
